Noelevadorindústria, escolher a dimensão certa é crucial para garantir praticidade e segurança. A dimensão do carro de um elevador padrão afeta diretamente sua capacidade de carga e conforto dos passageiros, com cada modelo tendo padrões rígidos de dimensões, que vão desde designs compactos para elevadores de passageiros até espaçosos para elevadores de observação.
A dimensão do poço decide se o elevador se ajusta e funciona bem. Precisa de espaço suficiente para o carro, contrapeso, trilhos-guia e manutenção. A dimensão da porta do elevador também é importante, para facilitar o acesso dos passageiros e a movimentação da carga.
A dimensão das portas do elevador também é importante. Relaciona-se à comodidade de entrada e saída de passageiros, bem como ao transporte de cargas. As dimensões adequadas da porta garantem um fluxo suave de passageiros e melhoram a eficiência do elevador.
1. Elevador de passageiros
Elevador de passageirosas dimensões do carro dependem de sua capacidade. As capacidades habituais são 450kg, 630kg, 800kg e 1000kg. Um elevador de 630 kg tem um carro com cerca de 1100-1350 mm de largura, 1.400 mm de profundidade e pelo menos 2.200 mm de altura.
Elevadores mais pesados geram carros maiores. Um de 800kg pode ter 1350mm de largura, mesma profundidade e altura. Um elevador de 1.000 kg é mais espaçoso, geralmente tem 1.600 mm de largura, 1.400 mm de profundidade e mais de 2.200 mm de altura.
Diferentes tipos residenciais têm diferentes requisitos de dimensão de elevador. Em prédios de apartamentos, os elevadores costumam ser compactos para economizar espaço. Portanto, carros de elevador de 630kg ou 800kg com larguras entre 1100mm e 1350mm e profundidades de 1400mm são comuns. Este projeto dimensional atende às necessidades básicas dos passageiros, garantindo ao mesmo tempo a adaptabilidade do elevador em edifícios.
Em contraste, os elevadores de villas concentram-se mais no conforto e no luxo. Portanto, os elevadores de vilas são geralmente maiores, com larguras de até 1.600 mm ou até maiores, profundidades superiores a 1.400 mm e alturas personalizadas de acordo com o projeto do edifício e as necessidades do cliente. Este design dimensionado não só aumenta o conforto dos passageiros, mas também mostra o luxo das vilas.
As dimensões do eixo e da porta também são fatores essenciais na seleção de elevadores de passageiros. as dimensões do eixo são geralmente ligeiramente maiores que as dimensões do carro para garantir a operação e manutenção suaves do elevador. As dimensões das portas estão relacionadas à conveniência de entrada e saída de passageiros, sendo as dimensões comuns das portas dos elevadores de passageiros 800 mm de largura e 2.000 mm de altura ou maiores.

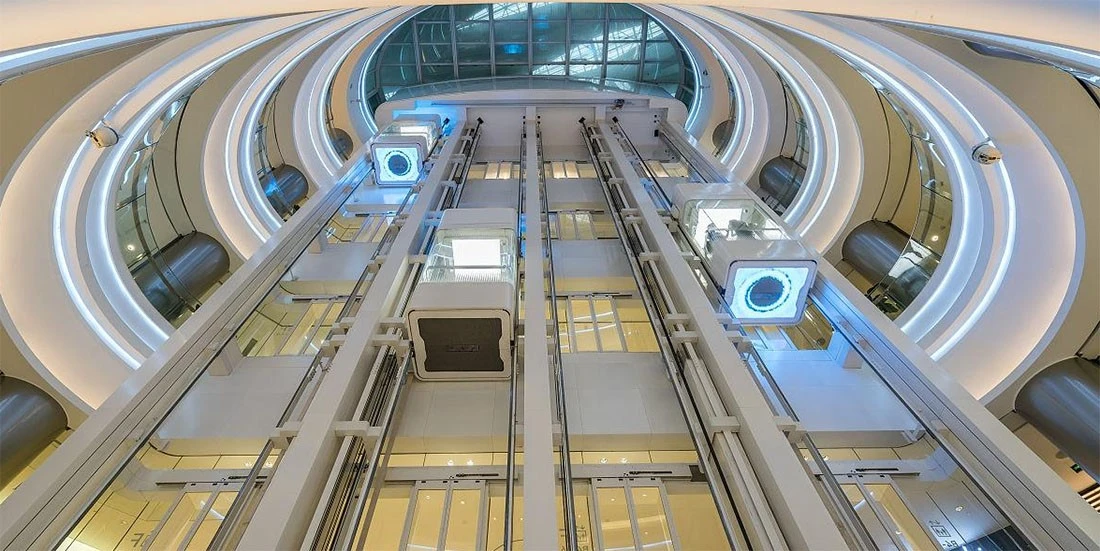

2. Elevador de Observação
Em locais de luxo como shoppings, hotéis e escritórios,elevadores de observaçãosão passeios e atrações principais. São dimensionados sob medida para a necessidade de cada local. Normalmente, eles têm 1600-2000mm de largura, 1500-2000mm de profundidade e variam em altura. Isso torna os passeios aconchegantes e mostra sua sensação de espaço e luxo.
Os elevadores de observação destacam-se pelos poços e paredes transparentes. Eles são feitos de vidro transparente e forte para uma visão completa. No interior, apostam no conforto e no estilo, enquadrando-se em ambientes topo de gama.
3. Elevador Hospitalar
Elevadores hospitalaressão maiores para transportar coisas como camas de hospital e macas. Eles geralmente têm pelo menos 1.600 mm de largura e 2.400 mm de profundidade. A altura se ajusta ao equipamento, mantendo-o seguro durante o deslocamento.
Camas e macas hospitalares influenciam diretamente no tamanho dos elevadores médicos. Para garantir que esses dispositivos possam entrar e sair dos elevadores de maneira suave e segura, os elevadores médicos devem ser espaçosos o suficiente. Além disso, os projetos de portas de elevadores devem considerar a largura e a altura dos equipamentos médicos para garantir que eles possam passar sem problemas.
O design sem barreiras também é importante em elevadores médicos. Para acomodar pacientes com problemas de mobilidade e equipe médica, os elevadores hospitalares geralmente são equipados com instalações sem barreiras, como vagas espaçosas para carros, botões de chamada em posição baixa e corrimãos. Esses projetos não apenas melhoram a conveniência do elevador, mas também demonstram cuidado e respeito por grupos especiais.
4. Elevador de carga
A elevador de cargaa capacidade de carga corresponde à dimensão do carro. Para cargas de 500 kg a 3.000 kg, os carros têm 1200-1600mm de largura, 1400-2000mm de profundidade e as alturas variam. Cargas maiores significam carros maiores.
Em armazéns e fábricas, os elevadores de carga são mais largos e profundos (mais de 2.000 mm) para movimentar equipamentos pesados. Em escritórios e shoppings, eles são menores para melhor aproveitamento do espaço.
Elevadores especiais, como elevadores de carros, precisam de dimensões personalizadas com base nas dimensões do carro. Os elevadores de carros geralmente têm mais de 2.500 mm de largura, 5.000 mm de profundidade e as alturas variam de acordo com os edifícios e a altura dos carros. Isso garante movimentos suaves e seguros do carro.
Fatores que influenciam a dimensão do elevador e guia de seleção
1. Construindo Propósito e Análise de Fluxo de Pessoas
A finalidade de um edifício é o principal fator na determinação da dimensão do elevador. Em edifícios de escritórios comerciais, shopping centers, hospitais e outros locais com fluxo intenso de pessoas, os elevadores precisam ter alta capacidade de carga e capacidade de resposta rápida.
Portanto, a dimensão do carro precisa ser projetada de forma mais espaçosa para atender à demanda de passageiros durante os horários de pico. Ao mesmo tempo, o sistema de controle do grupo de elevadores deve ser considerado para otimizar a programação dos elevadores e reduzir o tempo de espera dos passageiros.
Paraedifícios residenciaisou pequenos escritórios, a frequência de utilização de elevadores é relativamente baixa, mas a racionalidade do design dimensional também é importante. Ao garantir que as necessidades básicas de transporte sejam atendidas, a dimensão do elevador pode ser reduzida de forma adequada para economizar espaço e reduzir custos.
2. Necessidades Funcionais e Considerações Técnicas de Segurança
A dimensão dos elevadores depende do que eles fazem. Para elevadores médicos, precisam ser maiores para camas e macas, com suportes especiais. Os controles devem ser flexíveis e estáveis para os hospitais.
A segurança é fundamental no projeto do elevador. Eles devem atender aos padrões de segurança de peso, velocidade e frenagem. Além disso, precisam de saídas de emergência, proteção contra incêndio e medidas anti-queda para fugas rápidas.
3. Métodos para Medir a Dimensão do Elevador e Considerações de Precisão
Para medir as dimensões do elevador com precisão, use ferramentas de alta precisão, como lasers e fitas métricas. Siga as orientações do fabricante. Certifique-se de saber as dimensões exatas do poço, do carro e das portas. Isso garante que o elevador se encaixe bem durante a instalação e uso.
4. Durante o processo de medição, também devem ser observados os seguintes pontos:
Garanta a segurança e estabilidade do ambiente de medição para evitar acidentes durante o processo de medição.
Meça as dimensões do poço do elevador, da cabine e das portas várias vezes e calcule a média para melhorar a precisão.
Considere os erros de instalação e o espaço reservado durante o processo de instalação do elevador para garantir que o elevador funcione normalmente após a instalação.
Guia para medição de dimensões de elevadores e controle de erros
1. Etapas para medir as dimensões internas do carro
● Definir pontos de medição: Primeiro, certifique-se de saber por onde começar e parar a medição para obter resultados precisos.
● Medir dimensões internas: Use uma ferramenta precisa como um laser ou fita métrica para obter a largura e a profundidade dentro do elevador. Certifique-se de que nada esteja bloqueando o caminho.
● Medir Altura: Meça a altura de baixo para cima do carro, levando em consideração o impacto da decoração do teto ou do equipamento de iluminação na altura.
● Registrar dados: registre detalhadamente os resultados da medição, incluindo valores específicos de largura, profundidade e altura.
2. Medição dehasteDimensões e Considerações
● Medir largura e profundidade do eixo: Deixe espaço suficiente para estabilidade com base na dimensão do carro.
● Medir a altura do eixo: Obtenha a altura de baixo para cima, considerando trilhos-guia, amortecedores e necessidades suspensas.
● Ajustar o eixo ao edifício: Certifique-se de que as dimensões do eixo correspondam ao edifício para evitar danos durante a instalação.
● Reservar espaço: Ao medir as dimensões do eixo, reserve espaço suficiente para acomodar erros e requisitos durante a instalação, operação e manutenção do elevador.
3. Precauções e Controle de Erros na Medição
● Use ferramentas de medição de alta precisão: Garanta a precisão dos resultados de medição e reduza erros.
● Medir vários tempos e encontrar a média: Meça a mesma coisa várias vezes e use a média para obter melhor precisão.
● Ajuste para o ambiente: Considere a temperatura e a umidade ao medir e faça as correções conforme necessário.
● Registrar condições de medição: Registre detalhadamente as condições ambientais e o estado das ferramentas de medição durante a medição para posterior análise e controle de erros.
A importância das dimensões padrão do elevador reside no fornecimento de padrões e especificações unificadas para seleção, instalação e operação do elevador. Quer sejam as dimensões internas do carro, as dimensões do poço ou as dimensões das portas, todas elas precisam seguir certos padrões para garantir a compatibilidade e a segurança do elevador. Essas dimensões padrão ajudam os fabricantes a construir e verificar a qualidade, e permitem que os arquitetos planejem o layout dos elevadores.
